在無線通信實現的過程中，天線是必不可少的部件，而RFID利用無線電波進行信息的傳輸，電波的產生和接收都需要通過天線實現。當電子標簽進入讀寫器天線工作區范圍內，電子標簽天線便會產生足夠的感應電流，從而獲得能量被激活。

對于RFID系統來說，天線是至關重要的部分，它與系統的性能緊密相關。

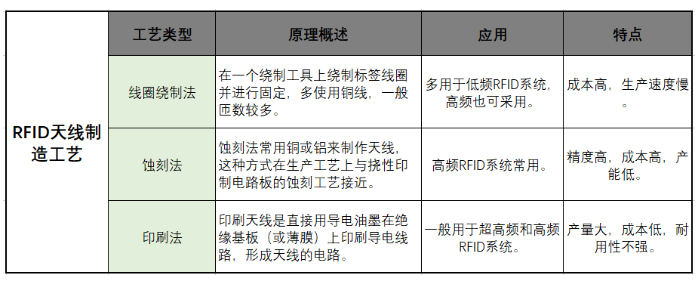

目前，根據天線導線材質、材料結構與制造工藝等方面的差異，RFID標簽天線大致可以分成以下幾大類：蝕刻天線、印刷天線、繞線天線、加成天線、陶瓷天線等，最常用的天線制造工藝是前三種。

蝕刻法

蝕刻法也稱為印刻腐蝕法，先在一個底基載體上覆蓋一層20mm左右厚度的銅或鋁，另外制作一張?zhí)炀€陽圖的絲網印版，用網印的方式將抗蝕劑印在銅或鋁的表面，進而保護下方的銅或鋁不受腐蝕，其余部分則被腐蝕劑溶化。

不過，由于蝕刻工藝中采用的是化學侵蝕反應，存在工藝流程長、廢料廢水多的問題，容易對環境造成污染，因此業內一直在努力尋找更好的替代方式。

印刷天線

直接將天線電路用特殊的導電油墨或銀漿，印刷或打印在基材上面，較為成熟是凹印或絲印。絲網印刷在一定程度上節約了成本，但其油墨采用70%左右的高銀含量的導電銀漿，得到15～20um之間的天線，屬于厚膜印刷方式，成本高。

線圈繞制天線

銅導線繞制RFID標簽天線的制造工藝通常使用自動繞線機來完成，即直接在底基載體薄膜上繞上涂覆了絕緣漆，并使用低熔點烤漆的銅線作為RFID標簽天線的基材，最后用黏合劑對導線與基材進行機械固定，并按照不同的頻率要求，繞制一定的匝數。
